Algemene beschrijving

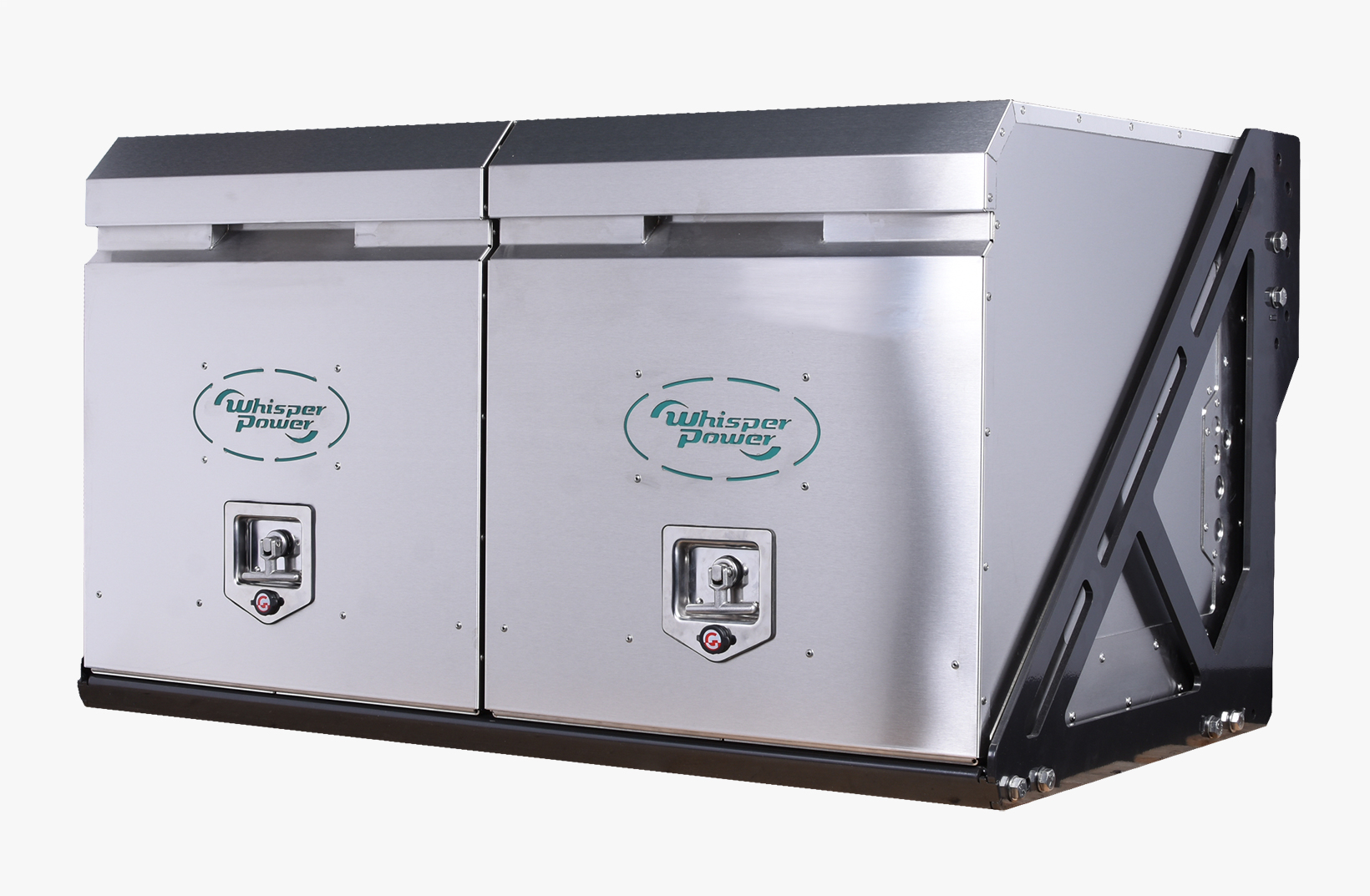

De OctoPower 6 is een accu gebaseerd energiesysteem voor het leveren van 6 kW 230 V 50 Hz en 24 VDC stroom. Het bestaat uit een vermogenselektronica module en één of twee Lithium ION accupacks. Alle componenten zijn voorgeïnstalleerd in robuuste roestvrijstalen behuizingen voor buitenmontage.
De OctoPower 6 is een compleet voor gemonteerd 230 V 50 Hz systeem met een uitgangsvermogen van 6 kW continue op basis van een 24 VDC Lithium accu pakket. Alle componenten zijn geïnstalleerd in robuuste, zo goed als waterdicht roestvrijstalen kasten, geschikt voor buitenmontage. Toepassingen met name mobiel (onder de vloer van een truck) en op land. De Genverter generator is als derde segment toe te voegen, dit is de OctoPower 6 + DC
DC - Specificaties OctoPower 6
-
Omvormer vermogen / zero-emission modus6 kVA (12 kVA piek)
-
Omvormer uitgangsspanning / Hz (117 VAC - 60 Hz optioneel)230 V 50 Hz +/- 0.01%
-
DC acculader / netingang100 A
-
AC spanning / netingang (of hulpgenset)90 - 265 VAC, 16 A max
DC - Specificaties OctoPower 6
| Binnen / buiten | Binnen / buiten |
| ALGEMENE SYSTEEMSPECIFICATIES | |
|---|---|
| Omvormer vermogen / zero-emission modus | 6 kVA (12 kVA piek) |
| Omvormer uitgangsspanning / Hz (117 VAC - 60 Hz optioneel) | 230 V / 50 Hz +/- 0.01% |
| DC acculader / netingang | 100 A |
| AC spanning / netingang (of hulpgenset) | 90 - 265 VAC, 16 A max |
| DC-SYSTEEMSPECIFICATIES | |
|---|---|
| Accutype | ION Power Basic 2000-4000 cycles |
| DC spanning | 24 VDC |
| Acculader uitgang | 100 A |
| Zonnelader uitgang MPPT | 2 x 30 A - 24 VDC |
| DC-DC lader | 2 x 30 A - 24 VDC |
| Stroomdeling / DC-regeling | Netvermogen 0 - 160 A, regelbaar |
| SINUS OMVORMER SPECIFICATIES | |
|---|---|
| Model | AC PowerCube 7 Super Inverter |
| Vermogen | 0 - 14 kVA max, 6 kVA cont. bij 25°C |
| Stand-by verbruik | 1.8 W |
| Effectiviteit | 93% |
| Vermogen van de overdrachtsschakelaar | Optioneel |
| ACCU SPECIFICATIES | |
|---|---|
| Accutype | Lithium ION LiFe PO 4 |
| Capaciteit in kWh | 10 - 15 - 20 kWh |
| Nominale spanning | 24 VDC, laadspanning C1 max |
| MONITORING & CONTROL UITLEZEN | |
|---|---|
| Model en afmeting | Touch 7 / Touch 10 |
| Uitlees informatie | DC V / A / resterende tijd - AC V / A / HZ |
| Bewaking op afstand via UTP / router / mobiele telefoon | WhisperCare 1.0 - 1.5 |
| MECHANISCHE SPECIFICATIES (MODULAIRE VERSIE) | |
|---|---|
| Afmeting van het accumodule (h x b x d in mm) | 635 x 550 x 644 |
| Afmeting van het elektronicamodule (h x b x d in mm) | 635 x 550 x 644 |
DC - Specificaties OctoPower 6 +
-
Omvormer vermogen / zero-emission modus6 kVA (12 kVA piek)
-
Omvormer uitgangsspanning / Hz (117 VAC - 60 Hz optioneel)230 V 50 Hz +/- 0.01%
-
DC acculader / netingang100 A
-
DC acculader / Genverter-ingang100 A
-
AC spanning / netingang (of hulpgenset)90 - 265 VAC, 16 A max
DC - Specificaties OctoPower 6 +
| Binnen / buiten | Binnen / buiten |
| ALGEMENE SYSTEEMSPECIFICATIES | |
|---|---|
| Omvormer vermogen / zero-emission modus | 6 kVA (12 kVA piek) |
| Omvormer uitgangsspanning / Hz (117 VAC - 60 Hz optioneel) | 230 V / 50 Hz +/- 0.01% |
| DC acculader / netingang | 100 A |
| DC acculader / Genverter-ingang | 100 A |
| AC spanning / netingang (of hulpgenset) | 90 - 265 VAC, 16 A max |
| DC-SYSTEEMSPECIFICATIES | |
|---|---|
| Accutype | ION Power Basic 2000-4000 cycles |
| DC spanning | 24 VDC |
| Acculader uitgang | 100 A net / 100 A Genverter |
| Zonnelader uitgang MPPT | 2 x 30 A - 24 VDC |
| DC-DC lader | 2 x 30 A - 24 VDC |
| Stroomdeling / DC-regeling | Netvermogen 0 - 100 A, regelbaar |
| SPECIFICATIES DIESELMOTOR | |
|---|---|
| Aan te sluiten op | WP diesel W Elite 8, vloeistofgekoeld |
| Type dieselmotor | KT Z482 Stage V / EPA Tier 4 |
| Cilinderinhoud | 479 CC 2 cilinder |
| Brandstofverbruik | 1.2 - 2.5 ltr / uur bij volle belasting |
| Omwentelingen per minuut (tpm)-classificatie | 2200 - 2800 max in tpm |
| Geluidsniveau | 59 dBA op 7 meter |
| SINUS OMVORMER SPECIFICATIES | |
|---|---|
| Model | AC PowerCube 7 Super Inverter |
| Vermogen | 0 - 14 kVA max, 6 kVA cont. bij 25°C |
| Stand-by verbruik | 1.8 W |
| Effectiviteit | 93% |
| Vermogen van de overdrachtsschakelaar | Optioneel |
| ACCU SPECIFICATIES | |
|---|---|
| Accutype | Lithium ION LiFe PO 4 |
| Capaciteit in kWh | 10 - 15 - 20 kWh |
| Nominale spanning | 24 VDC, laadspanning C1 max |
| MONITORING & CONTROL UITLEZEN | |
|---|---|
| Model en afmeting | Touch 7 / Touch 10 |
| Uitlees informatie | DC V / A / resterende tijd - AC V / A / HZ |
| Bewaking op afstand via UTP / router / mobiele telefoon | WhisperCare 1.0 - 1.5 |
| MECHANISCHE SPECIFICATIES (MODULAIRE VERSIE) | |
|---|---|
| Afmeting van het accumodule (h x b x d in mm) | 635 x 550 x 644 |
| Afmeting van het elektronicamodule (h x b x d in mm) | 635 x 550 x 644 |
| Afmeting van de Genvertermodule (h x b x d in mm) | 635 x 550 x 644 |
Downloads
English
English
English
English
English
Totaal energiesysteem
Plug-and-play installatie
Uitgangsspanning
230 V, 50 Hz
Compact en laag gewicht
635 x 550 x 644 mm
Specificaties in het kort
- DC AC omvormer uitgang: 230 V 50 Hz, 6000 W, 14000 W piek
- DC spanning: 24 VDC, opgeladen door zonne-energie, landstroom, vrachtwagenmotor (verschillende behuizing)
- Accucapaciteit: 10 kWh / 15 kWh / 20 kWh
- Lading wal-schip/voertuig accu: 16 A, 3 kW ingangsspanning 90-265 V, 50-60 Hz (wereldstekker)
- MPP-ingang zonne-energie: tot 3 kW
Toepassingen
- Mobiel/woning – diesel of benzine generator vervanging, 230 V 50 Hz stroombron voor:
- Verwarming en airconditioning tot 25.000 Btu max.
- Elektrische kookplaat, oven, magnetron, waterkoker
- Koffiezetapparaat (Nespresso, Dolce Gusto, Senseo)
- Entertainment (TV, DVD, laptop, stereo)
- Hogedrukreiniger, hoge capaciteit droger en zwaar elektrisch gereedschap
- Zwaar gereedschap: gereedschap & compressor (duiken)
- Watermaker
24/7 monitoring met WhisperCare
De OctoPower 6 kan 24/7 in real-time op afstand worden bewaakt via het optionele WhisperCare Wi-Fi-routerpakket. Dit is gebaseerd op een 4G/ 5G internetverbinding in combinatie met een WhisperTouch 7ʺ of 10″ scherm.
Met WhisperCare kunnen alle belangrijke parameters op afstand worden afgelezen via een mobiele telefoon, tablet of computer. Bovendien is volledige Wi-Fi nu beschikbaar voor computers, TV’s en andere ingeschakelde apparaten. WhisperPower systemen kunnen ook worden aangesloten op diverse digitale schakelsystemen en zijn perfect te integreren met Naviop, Yachtcontrol, Garmin, Trigentic, EmpirBus en anderen.
